Промышленные системы аспирации воздуха

Промышленная система аспирации — это комплексная инженерная система для принудительного удаления и очистки воздуха от промышленных пыле- и газовых выбросов непосредственно в местах их образования.

Промышленная система аспирации это все об:

Логическая схема типовой системы

Подробнее

1. Источник пыли
2. Местный отсос
3. Воздуховоды
4. Пылеуловитель
5. Рукавный фильтр
6. Вентилятор
7. Выбросная труба

1. Источник пыли
2. Местный отсос
3. Воздуховоды
4. Пылеуловитель
5. Рукавный фильтр
6. Вентилятор
7. Выбросная труба

Мы предлагаем

Выполненные проекты

Модернизация системы аспирации Забайкальского Зерного Терминала

“Модернизация системы аспирации устройства приема зерна из ж/д транспорта на 16 вагонов во взрывозащищенном исполнении.

Установка представляет собой совокупность фильтрационного, вентиляционного, компрессорного и другого вспомогательного оборудования, а также системы электроснабжения и автоматического управления, объединенных в единую технологическую цепочку.

Особенностью системы является использование аспирации на двух линиях независимо друг от друга. Обеспечение защиты корпуса фильтра – конструкционное, система сброса избыточного давления, для обеспечения взрывозащиты, проектируется с использованием сертифицированных мембран. Данная система позволяет эффективно удалять пыль при выгрузке зерна с возможностью гибкого управления процессом в зависимости от производственной необходимости.

Адрес: Забайкальский край, Забайкальский Район, пгт. Забайкальск, тор Забайкалье”

Модернизация системы аспирации в г. Туапсе

Устройства приема зерна из ж/д транспорта с вагонными весами, экспресс-лабораторией и норийной башней.

Модернизация системы аспирации устройства приема зерна из ж/д транспорта с вагонными весами, экспресс-лабораторией и норийной башней.

Установка представляет собой совокупность фильтрационного, вентиляционного, компрессорного и прочего вспомогательного оборудования, а также системы электроснабжения и автоматического управления, объединенных в единую технологическую цепочку.

Адрес: Россия, Краснодарский край, г. Туапсе, Морской бульвар, 2

Заказчик: АО «Туапсинский зерновой терминал»

Реконструкция установленных энергетических котлоагрегатов

• Нижнекамской ТЭЦ для сжигания нефтяного кокса в виде пыли с установки замедленного коксования ОАО «ТАНЕКО»
• Установка газоочистки в составе блоков сероочистки и кристаллизации, объектов ОЗХ.
• Склад готового сульфата аммония с узлом отгрузки в автотранспорт
• Адрес: Россия, Республика Татарстан, г. Нижнекамск, промышленная зона ООО «Нижнекамская ТЭЦ»
• Заказчик: ООО «АСП-АКВА»

Проведение модернизации системы аспирации вагоноопрокидывателя.

• Установка пылеудаления и фильтрования воздуха.
• Адрес: Россия, Приморский край, г. Находка, мкр. Врангель, ул. Базовая, 9,
• Заказчик: АО «Восточный Порт», Производственный перегрузочный комплекс № 3»

Пылеулавливающая Аспирационная Установка №6 Конвейерного Оборудования для АО «ВОСТОЧНЫЙ ПОРТ»

• Основные характеристики: Тип – SKH 365-V-Ex; 4
• Вид пыли – пыль каменного угля;
• Макс. количество пыли в грязном воздухе – 50 г/м3;
• Остаток пыли в чистом воздухе – 4 мг/м3;
• Фильтрующая поверхность – 365 м2;
• Макс. объемная производительность – 30000 м3/ч;
• Удельная нагрузка на фильтрующую поверхность – 75 м3 / м2/ч;
• Расход сжатого воздуха – 45 м3/ч при 20-секундном промежутке между импульсами;
• Габаритные размеры (L×B×H), м – 8,2×3,2×16,04;
• Вес ≈ 35 000 кг.
• Производительность – 14,9 л/с.

Подробнее

ПУ 6 состоит из системы пылеулавливания, системы аспирации, системы комкования пыли. Управление системой очистки ПУ 6 производится в следующих режимах:

• 1. Автоматический режим (управление с ЦПУ);
• 2. Сервисный режим (ремонтный режим);
• 3. Режим блокировки (исключение включения оборудования с любых мест управления).

Все режимы управления устанавливаются соответствующим переключателем на МПУ. В автоматическом режиме управления, оператор ЦПУ открывает дисковые затворы пылепроводов системы пылеулавливания, в соответствии с маршрутом транспортировки материала. Система аспирации запускается автоматически в составе маршрута.

Последовательно, обратно ходу материала, запускаются шнеки и транспортёры перемещения пыли. Затем запускается главный вентилятор, далее система импульсной очистки фильтров и вибрационные системы, предназначенные для предотвращения налипания пыли на стенках фильтров и полной их очистки. В случае закрытия оператором ЦПУ всех дисковых затворов пылепроводов системы пылеулавливания, аспирационная система останавливается по обратному алгоритму запуска.

Мобильная Установка Пылеудаления И Фильтрования Воздуха, для ООО «СТИВИДОРНАЯ КОМПАНИЯ МАЛЫЙ ПОРТ»

Аспирация – процесс удаления пыли и газов, образующихся во время работы технологического оборудования из производственных помещений. Данная установка производительностью 15 000 м3/час, предназначена для улавливания мелкодисперсной угольной из 4-х точек и работать в паре с дробильно-сортировочными машинами или для аспирирования другого пылевыделяющего оборудования с аналогичным выбросом пыли. При этом предельно допустимая концентрация пыли в очищенном воздухе не должна превышать 4 мг/м3.

• Основные характеристики: Тип SKH 180-V
• Конструктивное исполнение – Мобильное
• Тип – Модульный (промышленный)
• Наименование удаляемой пыли – Пыль каменного угля
• Насыпная плотность пыли – т/м3
• Остаточная запыленность после очистки – Не более 4 мг/м3
• Производительность – м3/ч
• Степень очистки – Не менее 99 %
• Габариты в рабочем положении – 11,52×52,98×2,5 L×B×H, м
• Масса ≈ 8800 кг

Подробнее

Установка представляет собой совокупность фильтрационного, вентиляционного, компрессорного и прочего вспомогательного оборудования, а также системы электроснабжения и автоматического управления, объединенных в единую технологическую цепочку.

Для удобства администрирования и осуществления технических работ по обслуживанию оборудования, установка изготовлена с учетом подъезда автотранспорта и крановой техники.

Принцип работы установки основан на сухом способе отделения пыли от воздушного потока при помощи фильтрационного оборудования. По разветвленной сети воздуховодов, запыленный воздух попадает в фильтр , где происходит очистка воздуха и сбор пыли. Накопленная пыль попадает в бункер.

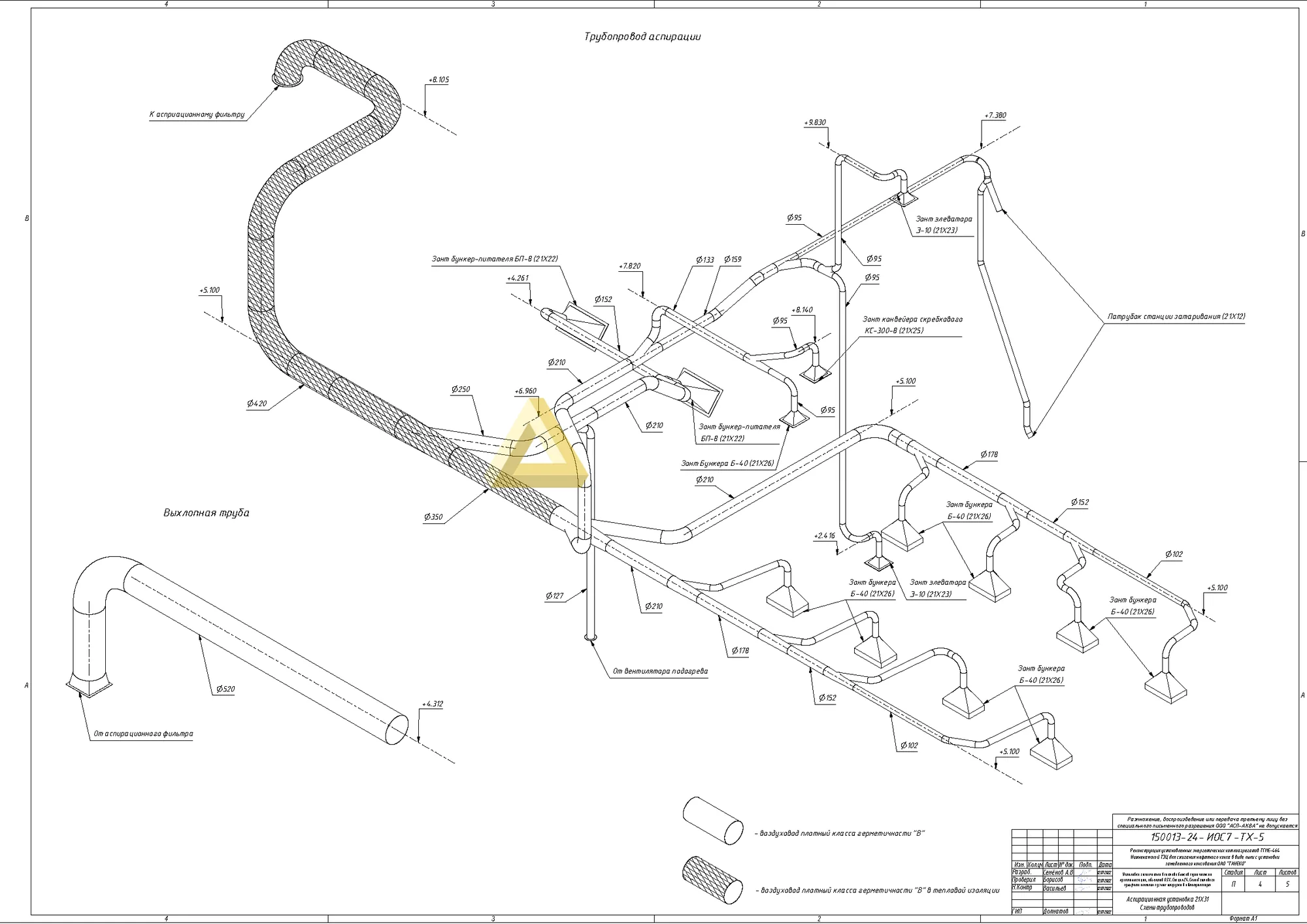

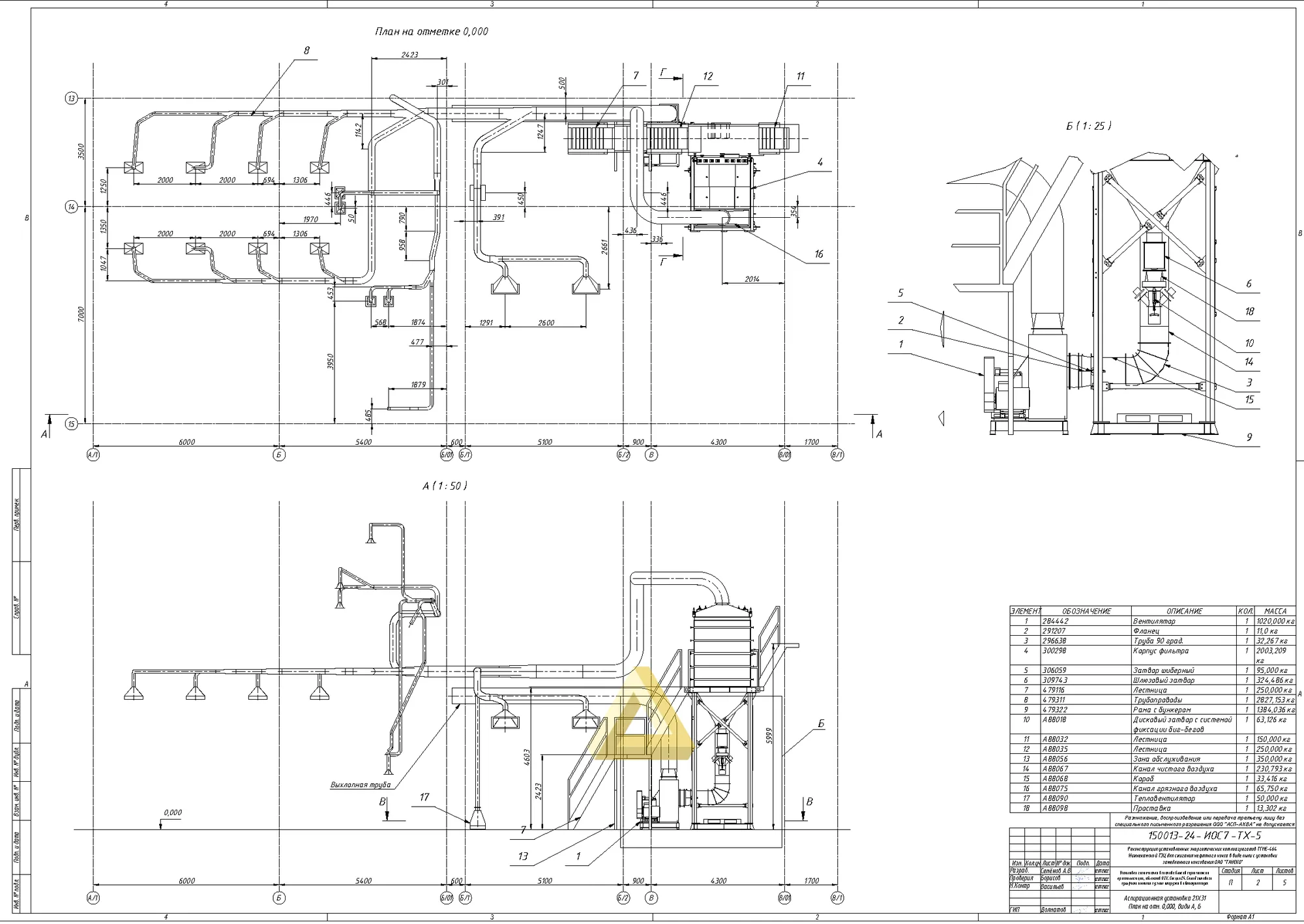

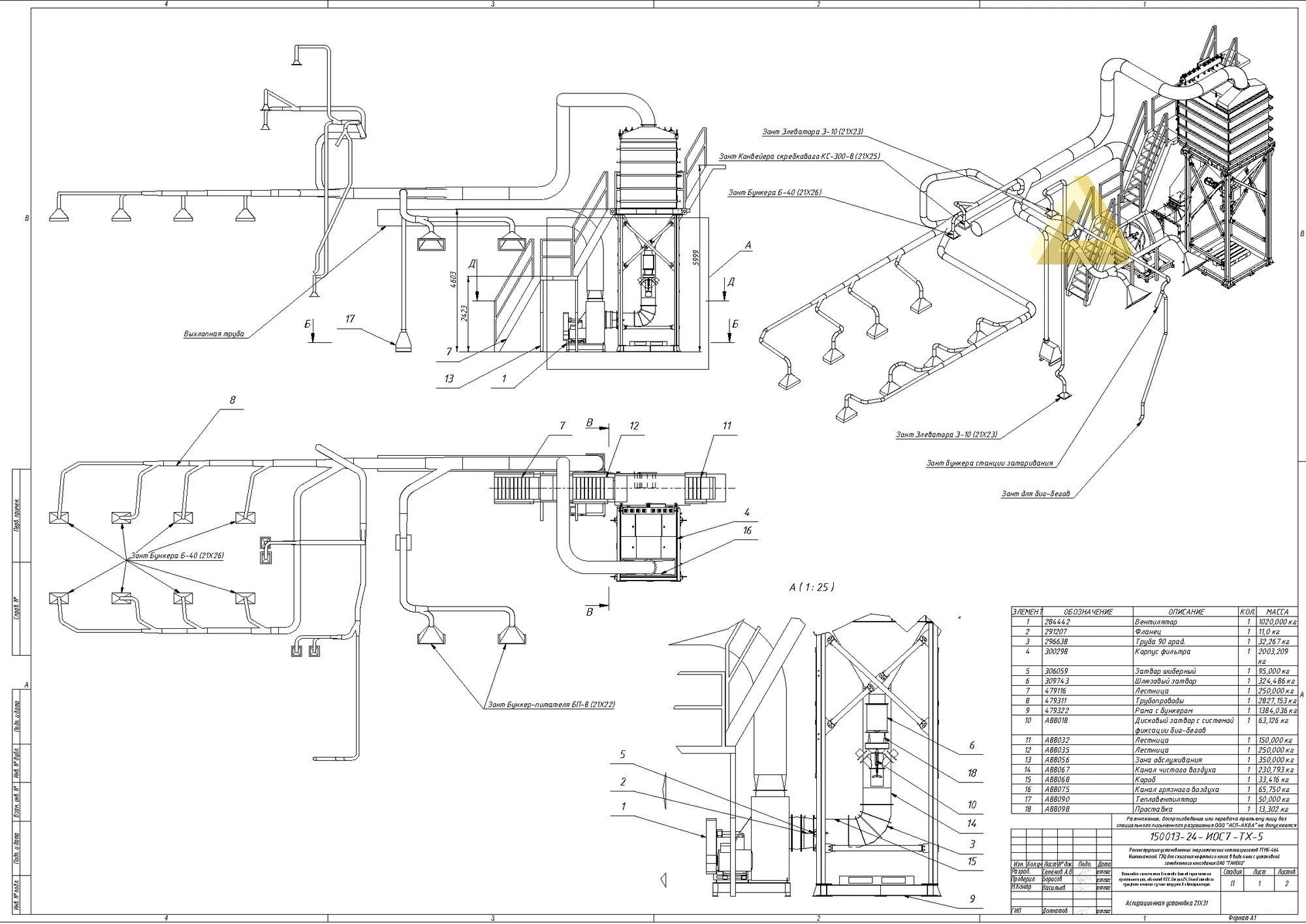

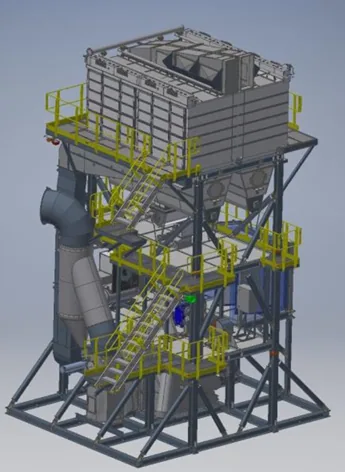

Пылеулавливающая Аспирационная Установка №3 Конвейерного Оборудования для АО «ВОСТОЧНЫЙ ПОРТ»

• Тип – SKH 730-V-Ex; 4
• Вид пыли – пыль каменного угля;
• Макс. количество пыли в грязном воздухе – 50 г/м3;
• Остаток пыли в чистом воздухе – 4 мг/м3;
• Фильтрующая поверхность – 730 м2;
• Макс. объемная производительность – 60000 м3/ч;
• Удельная нагрузка на фильтрующую поверхность – 75 м3 / м2/ч;
• Расход сжатого воздуха – 90 м3/ч при 20-секундном промежутке между импульсами;
• Габаритные размеры – 8,2×6,55×13,13 (L×B×H), м;
• Вес – около 42000 кг.

Подробнее

ПУ 3 состоит из системы пылеулавливания, системы аспирации, системы комкования пыли и конвейеров возврата комков в технологическую линию. Управление системой очистки ПУ 3 производится в следующих режимах:

1. Автоматический режим (управление с ЦПУ);

2. Сервисный режим (ремонтный режим);

3. Режим блокировки (исключение включения оборудования с любых мест управления). Все режимы управления устанавливаются соответствующим переключателем на МПУ.

В автоматическом режиме управления, оператор ЦПУ открывает дисковые затворы пылепроводов системы пылеулавливания, в соответствии с маршрутом транспортировки материала. Система аспирации запускается автоматически в составе маршрута.

Запуск аспирационной установки производится автоматически. Последовательно, обратно ходу материала, запускаются шнеки и транспортёры перемещения пыли. Затем запускается главный вентилятор, далее система импульсной очистки фильтров и вибрационные системы, предназначенные для предотвращения налипания пыли на стенках фильтров и полной их очистки.

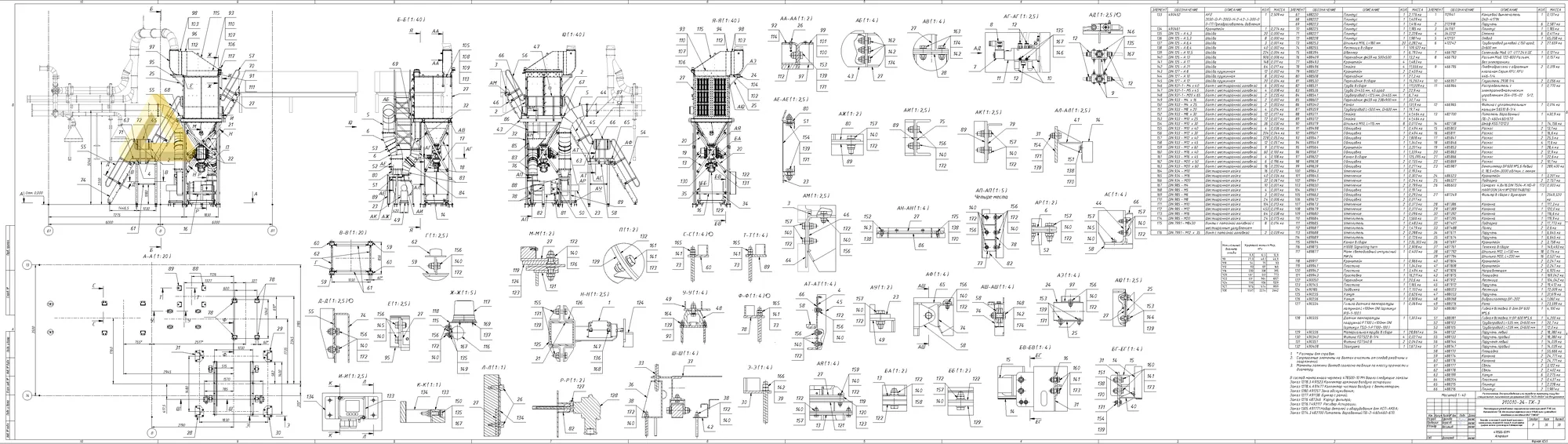

Строительство морского угольного терминала на базе Сырадасайского угольного месторождения.

Проектная документация. Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений. Отопление, вентиляция и кондиционирование воздуха, тепловые сети. Аспирационные системы пылеудаления.

Основные компоненты , представленные в логическом порядке по ходу движения воздуха.

Заборные устройства (местные отсосы)

Это точки “схвата” загрязненного воздуха. Их конструкция критически важна для эффективности всей системы.

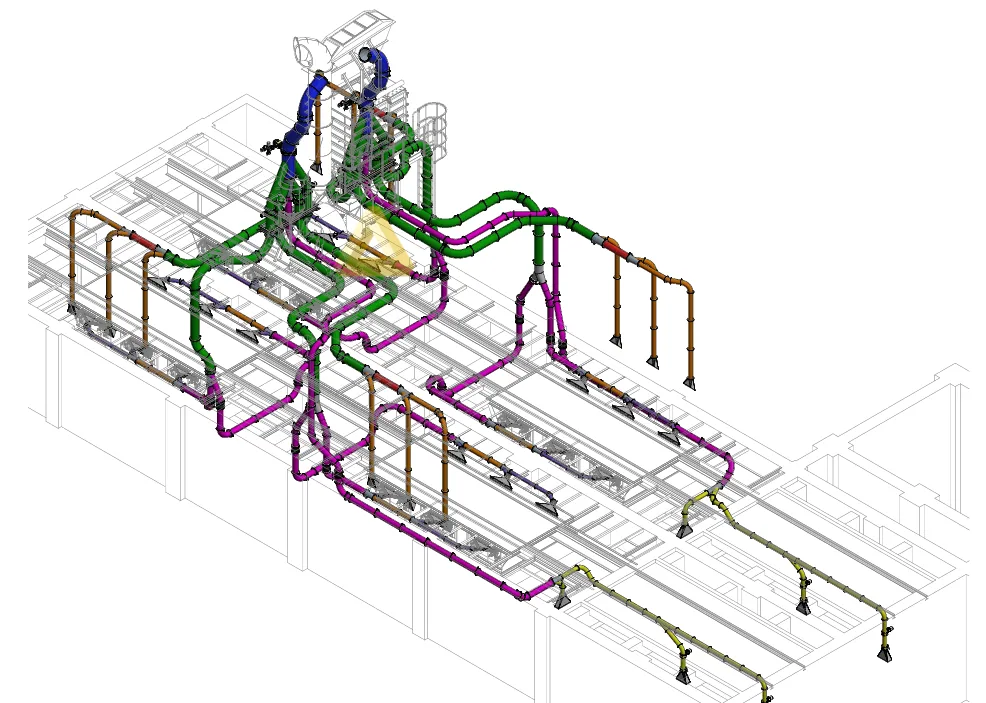

Воздуховоды (трубопроводная сеть)

“Транспортная артерия” системы.

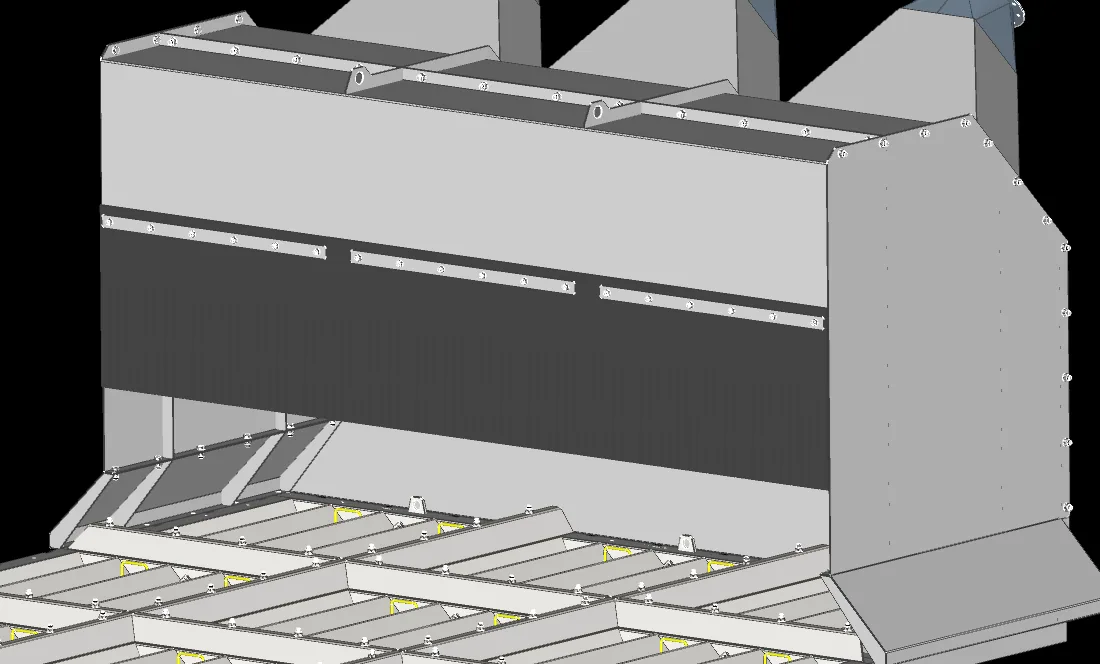

Фильтр – очистное оборудование

Выбор типа зависит от дисперсности, природы и объема пыли.

Вентилятор (аспирационный агрегат)

“Сердце” системы. Создает необходимое разряжение для движения воздуха по всей сети.

Система удаления и транспортировки уловленной пыли (промежуточный бункер и шнек)

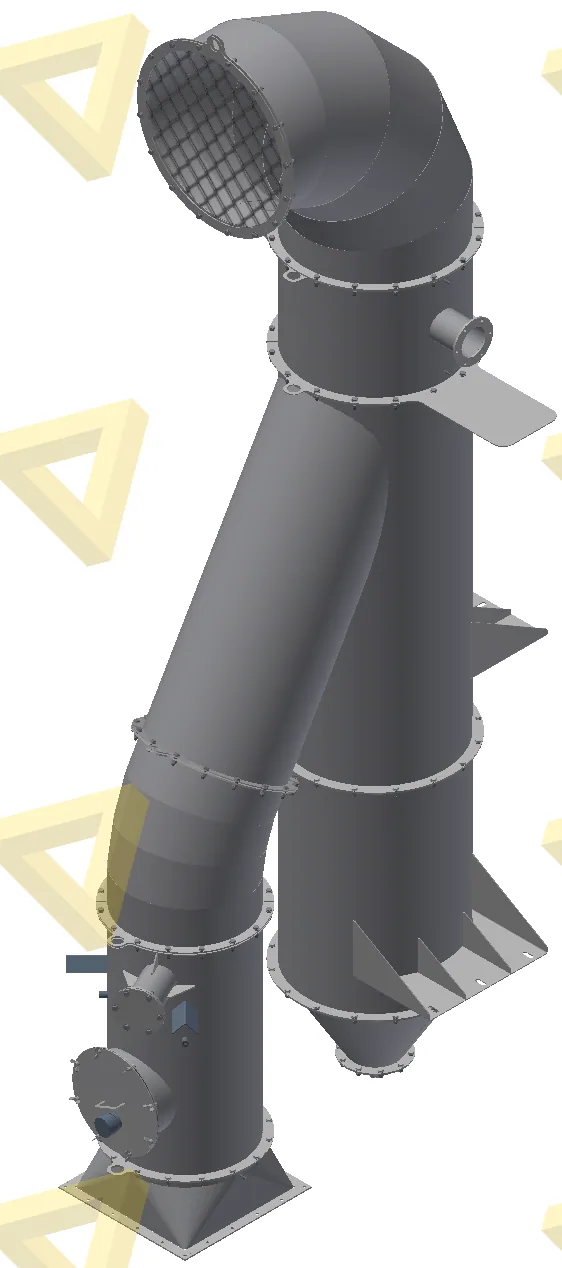

Система выброса очищенного воздуха
